HMB140-CK 2.2kW 18000rpm Hertz Obradni motor

33.600,00дин. Cena bez PDV-a 28.000,00дин.

Na zalihama

  • Obradni motori visoke klase za brzine do 18.000 obr/min i snage do 2,2 kw
  • Frekvencija do 300Hz , napajanje preko invertera
  • Integracija u bilo koji sistem zahvaljujući glatkom radu i savršenoj izradi.
  • Koristi se na mašinama  za obradu ,aluminijuma, drva i  plastike
  • HMB model se proizvodi za ER 25 čaure, sa navojem M32x1,5



Compare
SKU: 5190112 Category: Tags: , , , , , , , , , , , Brand: GTN: 5190112gtn
hertz-logo-trans001

HMB140-CK 2.2kW 18000rpm Hertz Obradni motor

HMB140 ER25 Dimenzije
ModelL [mm]Težina [kg]
HMB 140 CK ER25 3378,050
HMB 140 AK ER253207,050
HMB140 ER25 Dimenzije
ModelL [mm]Težina [kg]
HMB 140 CK ER25 3378,050
HMB 140 AK ER253207,050

Obradni motori serije HMB-CK prema svojim dimenzijama spadaju u motore srednjih snaga. Velika brzine rotacije i mogućnost mešovitog opterećenja (radijalnog i aksijalnog), čini ih pogodnim za pogon alata na mašinama za obradu drveta ,aluminijuma ,plastike, stakla i sl. U zavisnosti od aplikacije, motori mogu imati različite priključke na vretenu. Najčešće je to stezna glava za elastičnie čaure DIN6499B ER25 (Ø1-16mm), a po zahtevu može biti standardna osovina, sa ili bez prirubnicoe (FL). Motori CK poseduju čelično kućište za ležajeve, prečnika Ø73 koje se može upotrebiti za vezivanje motora na mašinu. Obradni motori su dinamički balansirani i za niže vrednosti vibracija , što omogućava velike brzine obrtanja. Ovi obradnii motori sadrže set visokokvalitetnih ležajeva. Konstrukcija motora omogućava različita opterećenja vretena (radijalna i aksijalna). Prilikom upotrebe motora treba uzeti u obzir i druge parametre, kao što su tip, uravnoteženost, ispravnost i veličina alata, kao i izabrani režim obrće.

TEHNIČKE KARAKTERISTIKE
STATOR: Trofazni indukcioni motor, klasa izolacije F.
ROTOR: kavezni rotor balnsiran prema DIN 1502373 normama.
KUĆIŠTE: zatvorena konstrukcija. Kućište je izrsđeno od ekstrudiranog aluminijuma .
HLAĐENJE: ventilatorom na osovini.
ZAŠTITA: IP 54
BALANSIRANJE:standardno balansiranje sa pola ključa.



ModelSnaga [kW]Frekvencija [Hz]PoloviBrzina [Rpm]Napon [V]Struja [A]Cos [F]Težina [kg]
HMA 95 AK 0,75300218000220/3803,7/2,20,712,850
HMA 95 CK0,75300218000220/3803,7/2,20,713,220
HMA 115 AK1,1300218000220/3805,1/3,00,713,210
HMA 115 CK1,1300218000220/3805,1/3,00,713,580
HMB 120 AK1,5300218000220/3806,3/3,60,806,460
HMB 120 CK1,5300218000220/3806,3/3,60,807,450
HMB 140 CK2,2300218000220/38010,0/5,80,828,080
HMB 140 Ceramic 2,2400224000220/38010,0/5,80,828,080
HM 90-10 CK4,5300218000220/38018,0/9,900,8511,330
HM 90-14 CK5,5300218000220/38019,8/11,40,8513,460
HM 90-17 CK7,0300218000220/38025,0/14,50,8514,970
HERA HS3154,5/4,0300/18000220/380//15,400
HERA HS3165,5/5,0300/18000220/380//16,800
HERA 5099,0/7,5400/12000220/380//26,500

Priključak vretena

U zavisnosti od namene, postoje više različitih tipova priključka na osovini obradnog motora.
Pored najzastupljenijeg priključka sa konusom za izmenjive stezne čaurre, u ponudi su osovine sa klinom-kajlomm DIN 6885, sa navojnom rupom, ili sa prirubnicom za cirkularnu testeru, ili glodalo

Hertz obradni motori u funkciji

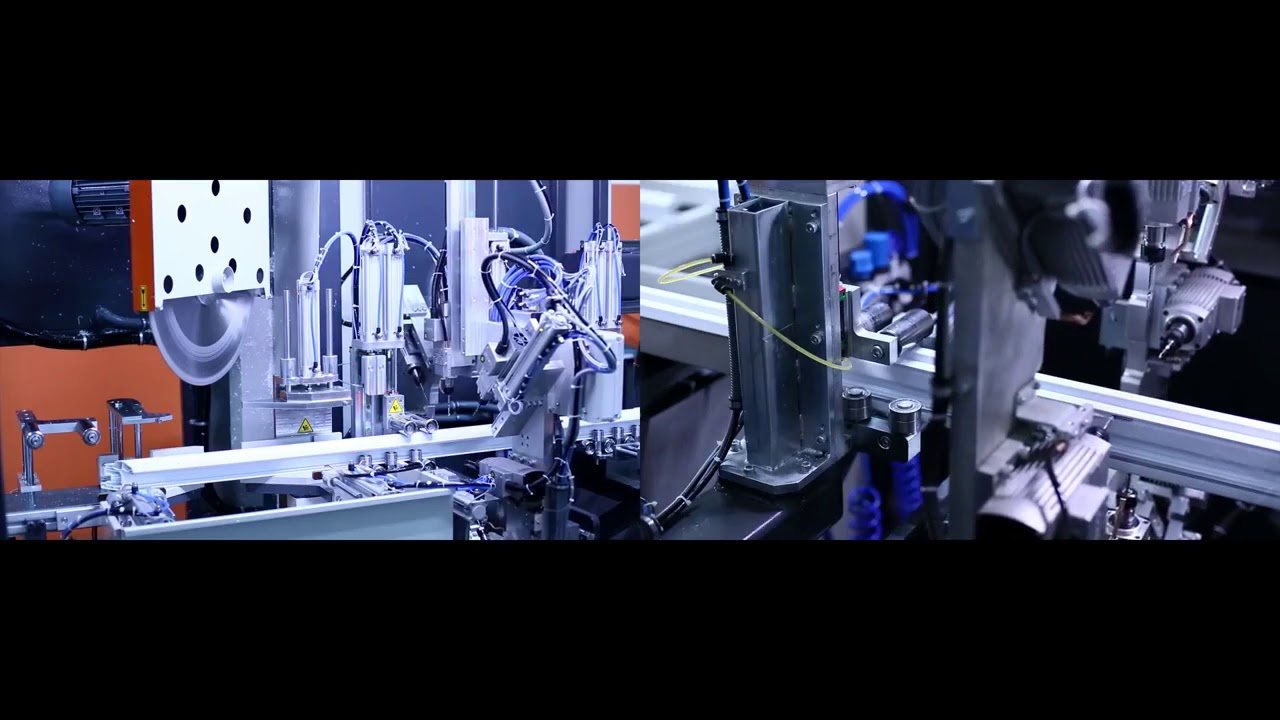

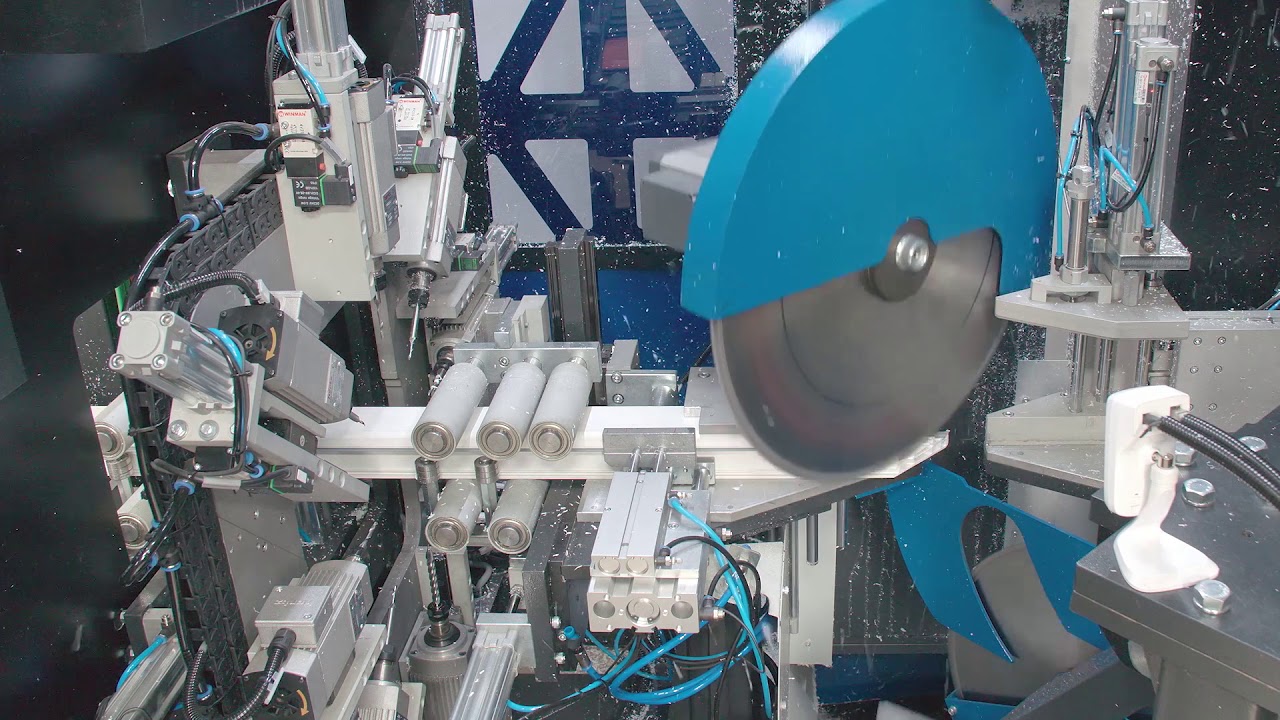

Različite konstrukcije motora, i priključaka na vretenu, omogućavaju upotrebu na složenim automatskim mašinama, na operacijama sečenja, glodanja i bušenja. U galeriji možemo videt Hertz obradne motore na mašini koja obrađuje PVC prozorske profile.

A kako to izgleda u primeni...

Svojom funkcionalnošću, i fleksibilnošću, Hertz motori omogućavaju automatizaciju proizvodnog ciklusa. Podelom operacija obrade na više odvojenih radnji, i dodeljivanjem istih odgovarajućim motorima, lako se rešavaju  komlikovani proizvodni ciklusi. U galeriji se nalaze video materijali sa nekom od primena Hertz obradnih motora

ATC HERA Obradni motor

Obradni motor sa automatskom izmenom alata proizvode se u tri veličine HS315, HS316 i HS519 , sa snagom od 4,5-9Kw.
Priključak na vretenu  ISO30, omogućava brzu i dugotrajnu izmenu različitih alata.

hm90-14ck5.5kW,18000rpm,Hertz Obradni motor
Пусти видео запис

Dodatne informacije

Težina8.00 kg
Dimenzije34 × 12.5 × 10 cm
Brand

Brand

Hertz Spindle

Priključak glavnog vretena

Konus za ER čaure ER25 DIN6449 . Navoj vretena M32x1,5mm

Max. broj obrtaja (ob/min)

18.000

Snaga (Kw)

2,2

Napajanje (V)

3×220

Tip napajanja

Invertorsko/Preko frekventnog regulatora

Frekvencija (Hz)

300

Način hlađenja

Vazdušno, ventilator na osovini motora
